Professional Gauges

■センターコンソールの灰皿スペース等を利用してにSTACK社のφ52mm メーターを違和感無く装着する 3DDesign オリジナルメーターパネルおよび同STACK社メーターを販売（3DDesignは正規輸入代理店です）。

■サーキット走行やストリートでのデータ管理をスマートにサポートします。

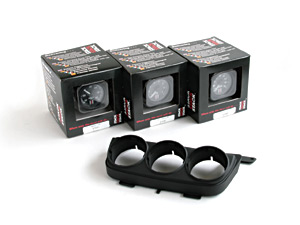

３連メーターパネル

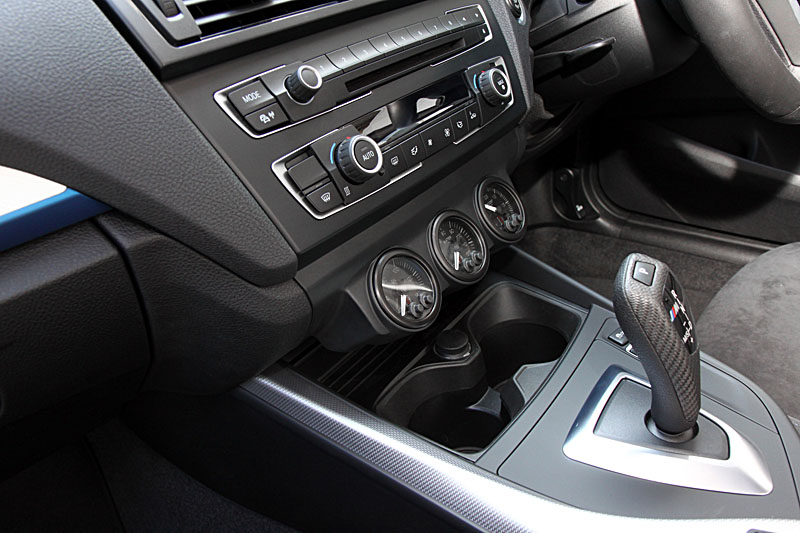

1/2シリーズ, M2 / F20,F22,F87

適　応：
F20/22/87(LCI内装車不可)
価　格：
¥28,000（税抜き）
品　番：
6201-22011
備　考：
*灰皿及びトレーは使用出来なくなります、カップホルダーに500mlボトルを入れると干渉します。

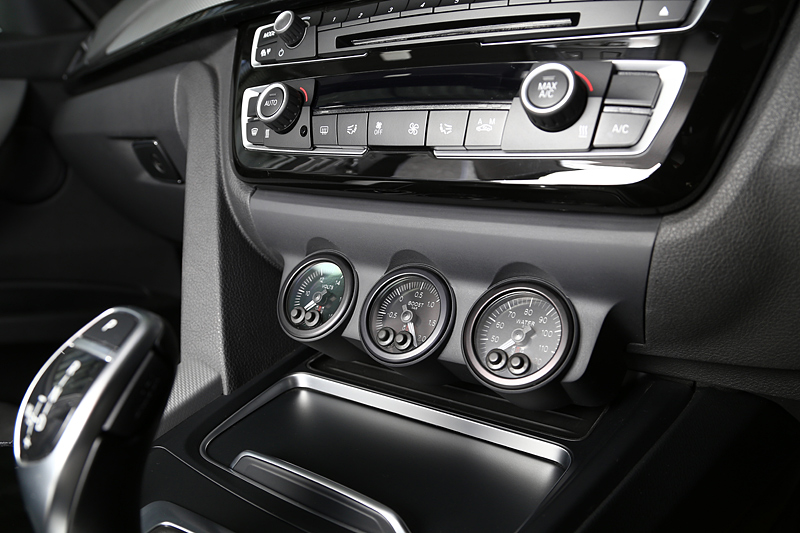

3/4シリーズ, M3/4 / F3x F8x

適　応：
F30,F31,F32,F34,F36,F80,F82
（右、左ハンドル共用）
価　格：
¥28,000（税抜き）
品　番：
6201-23011
備　考：
*灰皿及びシガーソケットは使用出来なくなります、カップホルダーに500mlボトルを入れると干渉する場合があります。

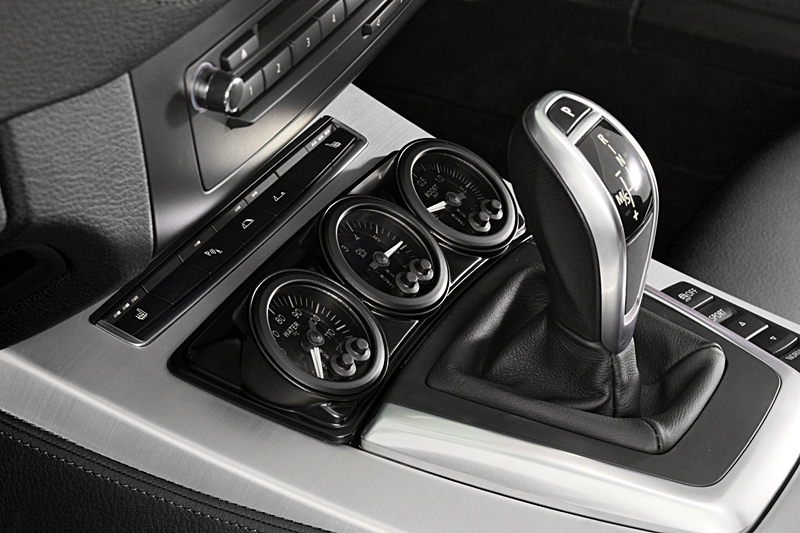

Z4 / E89

適　応：
E89
価　格：
¥28,000（税抜き）
品　番：
6201-18911　【生産終了】
備　考：
*灰皿及びシガーソケットは取り外しになります。
*左側はシフトレバーで視認し難いので、動きの少ないメーターをお勧めします。

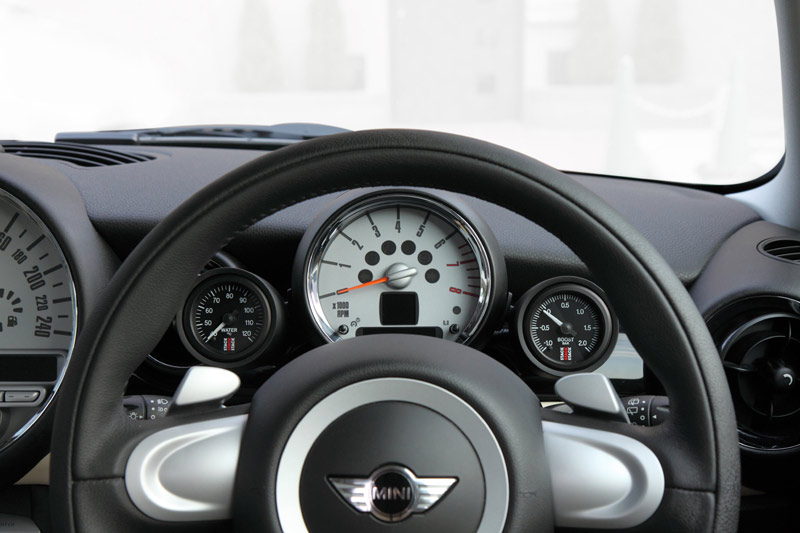

MINI / R55,56

適　応：
R55, R56, R58, R59,
価　格：
¥28,000（税抜き）
品　番：
6201-75611 （２個セット） 【生産終了】
備　考：

注：メーターパネル及びセンサーアダプターは、STACK社メーター専用に設計されています。

※販売終了製品はこちらからご確認いただけます。

ST3300 series Stack Gauges - 52mm

ST3300シリーズ / シンプル＆スタンダードモデル

■リニアで、スムースな動きを可能にするステッピングモータを採用。
■誤差を最小限に抑える信頼性の高いエレクトリック式メーター。
■必要なセンサーと配線を付属（センサーアダプター別途必要）。

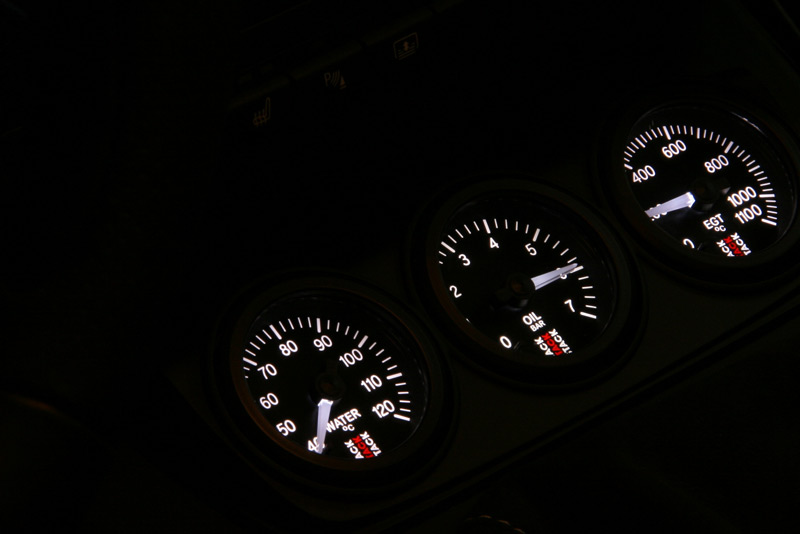

■イルミネーション点灯色は、視認性の高いホワイトLED。
■見易さと設置性のバランスが良いφ52mmタイプ

■水温計

仕　様：
40 - 120℃
価　格：
¥45,000（税抜き）
付　属：
センサー、配線
品　番：
6202-ST3307

■油温計

仕　様：
40 - 140℃
価　格：
¥45,000（税抜き）
付　属：
センサー、配線
品　番：
6202-ST3309

■油圧計

仕　様：
0 - 7BAR
価　格：
¥59,000（税抜き）
付　属：
センサー、配線
品　番：
6202-ST3301

■ブースト計

仕　様：
-1.0 - 2.0BAR
価　格：
¥59,000（税抜き）
付　属：
センサー、配線
品　番：
6202-ST3311

■電圧計

仕　様：
8 - 18V
価　格：
¥36,000（税抜き）
付　属：
配線
品　番：
6202-ST3316

※販売終了製品はこちらからご確認いただけます。

ST3500 series Stack Gauges - 52mm

ST3500シリーズ / 多機能モデル

■ピークメモリー
　直前のピーク値をメモリーし、停車時に確認できます。
■バックライトワーニングアラーム
　設定可能な警告値の超過をバックライトカラーの変化でアラーム。
■プロコントロール機能
　設定値に到達した際にファンやポンプを作動させる事が可能（リレー必要）。
■データロガーアプトプット
　データロガー等への0-5Vアナログアウトプットが可能。（ブースト計除く）
■７カラーバックライト
　 お好みのバックライトカラーをボタン操作で７色変更可能。
　 （ホワイト, レッド, イエロー, グリーン, ブルー, パープル, ターコイズ）

■水温計

仕　様：
40 - 120℃
価　格：
¥56,000（税抜き）
付　属：
センサー、配線
品　番：
6202-ST3507

■油温計

仕　様：
40 - 140℃
価　格：
¥56,000（税抜き）
付　属：
センサー、配線
品　番：
6202-ST3509

■油圧計

仕　様：
0 - 7BAR
価　格：
¥64,000（税抜き）
付　属：
センサー、配線
品　番：
6202-ST3501

■ブースト計

仕　様：
-1.0 - 2.0BAR
価　格：
¥64,000（税抜き）
付　属：
センサー、配線
品　番：
6202-ST3511

■電圧計

仕　様：
8 - 18V
価　格：
¥49,000（税抜き）
付　属：
配線
品　番：
6202-ST3516

※ピークメモリー機能について：メモリーしたピーク値は不定期にクリアされる場合がありますので、予めご了承ください。




■ディマースイッチ(メーターオプション)

用　途：
スタックST3300/500 用
バックライトの照度を調整可能にします
価　格：
¥10,000（税抜き）
付　属：
スイッチ本体
品　番：
6202-ST269114

センサーアダプター

センサーを車両に装着 するための各種アダプター。
装着車両により異なり ますので、右の表を参考にしてください。
モデル エンジン 水温 油温 油圧 ﾌﾞｰｽﾄ 備考
F20 M135i N55B30A A L B K
120i N13B16A G30 x x J
116i N13B16A G30 x x J
E82
E87
E88		 135i N54B30A A E B 不要
116i N45B16A C A x 油温・油圧アダプターは兼用
118i N46B20B C A x 油温・油圧アダプターは兼用
120i N46B20B C A x 油温・油圧アダプターは兼用
130i N52B30A A E B x
F87 M2 N55B30A A - B K
F22 M235i N55B30A A L B K
F80 M3 S55B30A A - B K
F30
F31
F34		 320i N20B20B A x B K
B48B20A G34 x x M
328i N20B20A A x B K
335i N55B30A A L B K
F82 M4 S55B30A A - B K
F32
F36		 420i N20B20B A x B K
B48B20A G34 x x M
435i N55B30A A L B K
E90
E91
E92
E93		 320i N46B20B C A x 油温・油圧アダプターは兼用
320i N43B20A C A x 油温・油圧アダプターは兼用
323i N52B25A C E B x
325i N52B25A A E B x
330i N52B30A A E B x
335i N54B30A G38 E B 不要
M3 S65B40A G34 x D x 油温・油圧の同時装着未確認
E46 M3 S54B32 G38 H x 油温・油圧アダプターは兼用
3xxi M54 G38 E D
E36 M3 S50,S52 G38 H x 油温・油圧アダプターは兼用
E89 Z4 35i N54B30A G34 E B 不要 油圧はｴﾝｼﾞﾝｶﾊﾞｰ 要加工
Z4 23i N52B25A A E x x
Z4 20i N20B20A A x B K
E85
E86		 Z4M S54B32 G34 H x 油温・油圧アダプターは兼用
Z4 M54 G38 E D
MINI R56   G30 x x J Cooper-S

■アダプターA

純正センサー分岐タイプ

価　格：
¥6,000（税抜き）
品　番：
6203-01A
M12-P1.5_1/8NPT

■アダプターB

純正センサー分岐タイプ

価　格：
¥5,800（税抜き）
品　番：
6203-01B
M12-P1.5_1/8NPT

■アダプターC

純正センサー分岐タイプ

価　格：
¥6,700（税抜き）
品　番：
6203-01C
M12-P1.5_1/8NPT

■アダプターD

純正センサー分岐タイプ

価　格：
¥6,700（税抜き）
品　番：
6203-01D
M12-P1.5_1/8NPT

■アダプターE

オイルパンドレンボルト交換タイプ

価　格：
¥6,700（税抜き）
品　番：
6203-01E
M12-P1.5_1/8NPT

■アダプターG

ラジエターホース加工タイプ
ｻｲｽﾞφ30/34/38mm あり

価　格：
¥4,800（税抜き）
品　番：
6203-01G##

サイズにより形状異なる

■アダプターH

オイルフィルターキャップタイプ
適応 S52, S54　etc..

価　格：
¥16,000（税抜き）
品　番：
6203-01H
販売終了いたしました

■アダプターJ

ブースト計 専用
適応 R55, R56, N13系

価　格：
¥8,500（税抜き）
品　番：
6203-01J

■アダプターK

ブースト計 専用
適応 N20系
正圧のみの表示

価　格：
¥9,800（税抜き）
品　番：
6203-01K

■アダプターL

油温センサー用
適応 N55

価　格：
¥7,000（税抜き）
品　番：
6203-01L

■アダプターM

ブースト計 専用
適応 B48
正圧のみの表示

価　格：
¥9,000（税抜き）
品　番：
6203-01M

■What's「STACK」

STACK社は世界の名だたるレーシングカーコンストラクターが集まり、モータースポーツの聖地ともいえる英国のメーカー。それら、欧州に本拠を置くほとんどのレーシングチームに製品や技術を供給しており、データロガーなどを装備した最新のメーターをはじめとした高性能な製品は、WTCCなど本場のレースシーンで数々マシンに愛用されています。

※表示の価格は全て税抜きのメーカー希望小売価格となります。

※販売終了製品はこちらからご確認いただけます。
